Автоматическая сварочная машина для сварки балок типа H с кантилеверной конструкцией
Характеристики:
|
Модель |
SXBH20 |
|
Ширина рельса |
2000мм |
|
Высота веба |
200~2000мм |
|
Ширина фланца |
200~1000мм |
|
Длина заготовки |
4000 ~ 15000 мм или по запросу пользователя |
|
Сварочный тип |
Сварка типа лодки |
|
Скорость сварки |
0,15 ~ 1 м/мин |
|
Скорость возврата |
3 м/мин |
|
Общая мощность |
10 кВт |
|
Мощность подводной дуговой сварки: Zhouxiang MZ-1250; ZHENZHONG MZ-1250; или American Lincoln DC-1000 |
|
|
Вышеуказанные модели являются нашими стандартными, они могут быть разработаны и изготовлены в соответствии с запросом клиента. изготавливается по запросу клиента. |
|

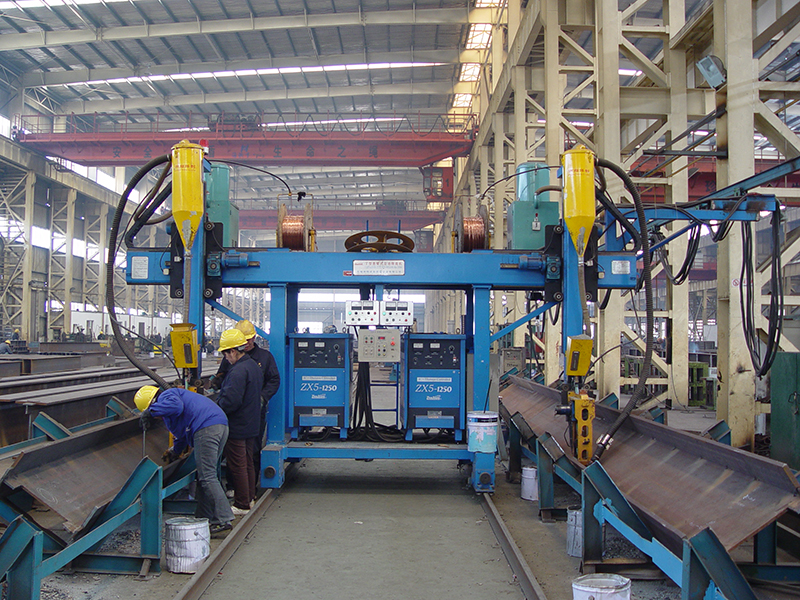

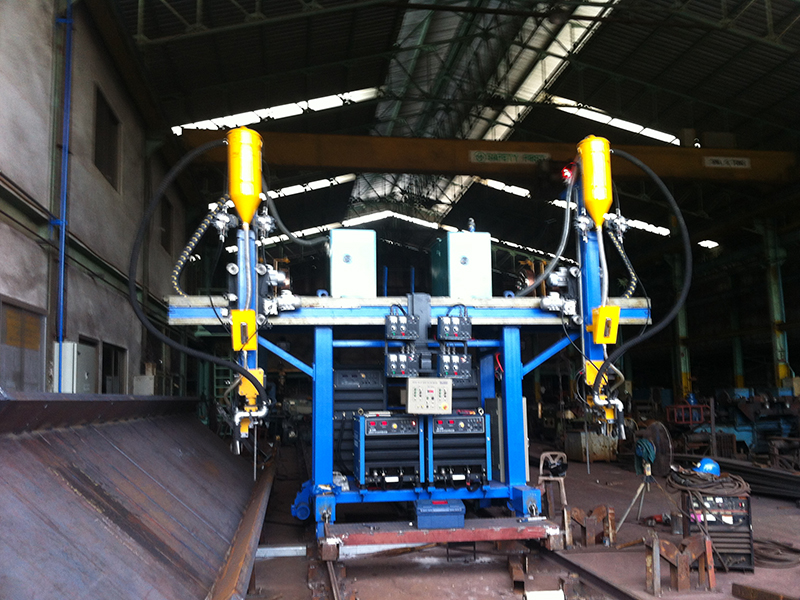

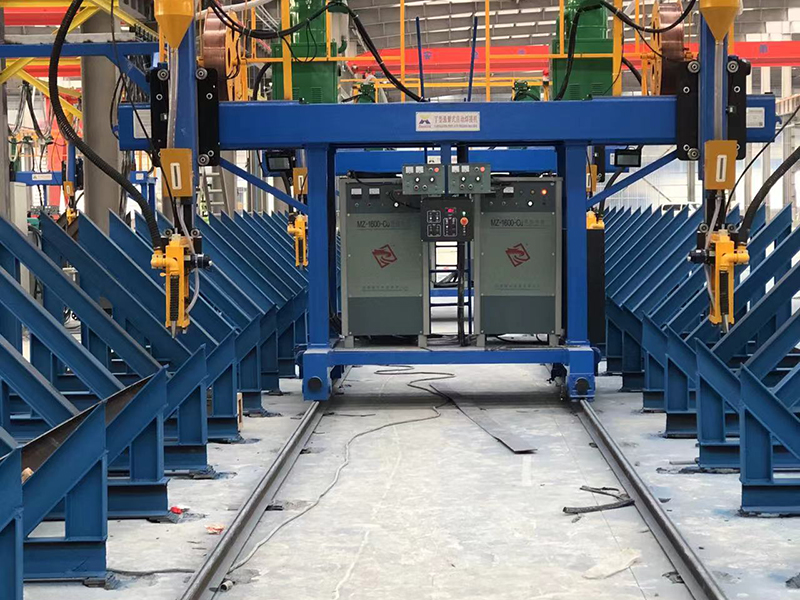

Рабочий принцип двойной сварочной машины на кантилевых балках похож на сварочную машину типа козлового крана. Разница заключается в том, что сварочная машина типа козлового крана сваривает H-балку между рельсами, а двойная сварочная машина на кантилевых балках сваривает H-балку снаружи рельсов. Она может сваривать веб-балки H, которые больше 1,5 м, не ограничивая высоту балки. Когда используется одно дуговое сваривание одним проволочным электродом, два сварщика могут быть помещены на тележку машины.
1. Высота веба балки H не ограничена, можно сваривать крупногабаритные балки H.
2. Эта машина может сваривать не только балки H, но и коробчатые балки, заменив направляющую раму дуги.
3. Перемещение козлового крана осуществляется с помощью частотного регулирования скорости, скорость может быть удобно отрегулирована в соответствии с требованиями технологии сварки.
4. Передвижной тележкой состоит из двух ходячих балок, соединенных вместе. Аналогично сварке на козловом кране, ходячая тележка приводится в движение двумя мотор-редукторами, образуя двойную систему привода, которая обеспечивает плавную и надежную работу.
5. Эта машина может осуществлять сварку вперед и назад, что значительно повышает эффективность сварки.
6. Устройство отслеживания шва расположено под сварочной балкой, оно может автоматически отслеживать и поддерживать подходящее расстояние между сварочным горелкой и сварочным швом, оно имеет функцию автоматической компенсации деформации балки H.
7. Сварочный источник погруженной дуги: Zhouxiang MZ-1250, ZHENZHONG MZ-1250; или American Lincoln DC-1000
8. Электрическая система управления состоит из одного электрического щита и трех панелей управления, электрический щит закреплен на одном конце движущейся балки, три панели управления закреплены на верхней платформе. Они размещены отдельно, что удобно для эксплуатации.
