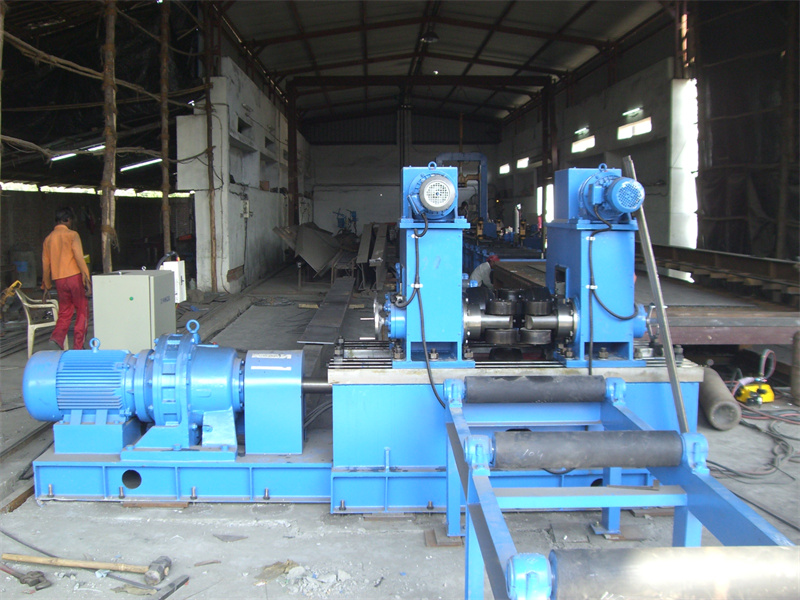

Станок для выпрямления фланцев балок H-образного профиля (механический тип)
Это специальное оборудование для выпрямления деформации фланца балки H. Принцип: два верхних прямых ролика нажимают на две стороны фланцевой пластины, один нижний ролик поддерживает центр фланца, через толкание гидроцилиндра затем нажимается на центр фланца, который достигает t цель для выпрямления деформации фланцевой пластины.
1. Основная рама является интегральной конструкцией с снятием напряжения, она обрабатывается и формируется в один шаг на станке с ЧПУ типа пола, с преимуществами компактной конструкции, высокой прочности и достаточной жесткости.
2. Материал верхнего ролика - 35CrMo, износостойкость улучшена после термической обработки и шлифовки.
3. Материал главного передающего ролика - 40Cr с интегральным ковочным процессом, а также высокочастотным закалочным процессом и шлифовкой на поверхности, точность и износостойкость улучшены в значительной степени.
4. Эта машина может быть оснащена маленьким пресс-роликом, диапазон выпрямления фланца балки H может быть расширен с помощью этих 2 комплектов пресс-роликов.
5. Основная передача приводится в движение мотором с редуктором, а затем передающий ролик транспортирует заготовку для завершения непрерывного выпрямления фланца.
6. Электрическая система управления состоит из блока управления и панели операции, она управляет вперед/назад поворотом главного мотора передачи и мотора выпрямления. Рабочая панель установлена на раме, которая расположена отдельно от блока управления с удобной эксплуатацией.
Характеристики:
|
Модель |
JZJ-800 |
|
Ширина фланца |
200~800мм |
|
Толщина фланца |
≤ 40мм |
|
Минимальная высота веба |
350мм |
|
Материал пластины |
Q235-A |
|
Скорость выпрямления |
9м/мин |
|
Мощность общей машины |
13,2 кВт |
