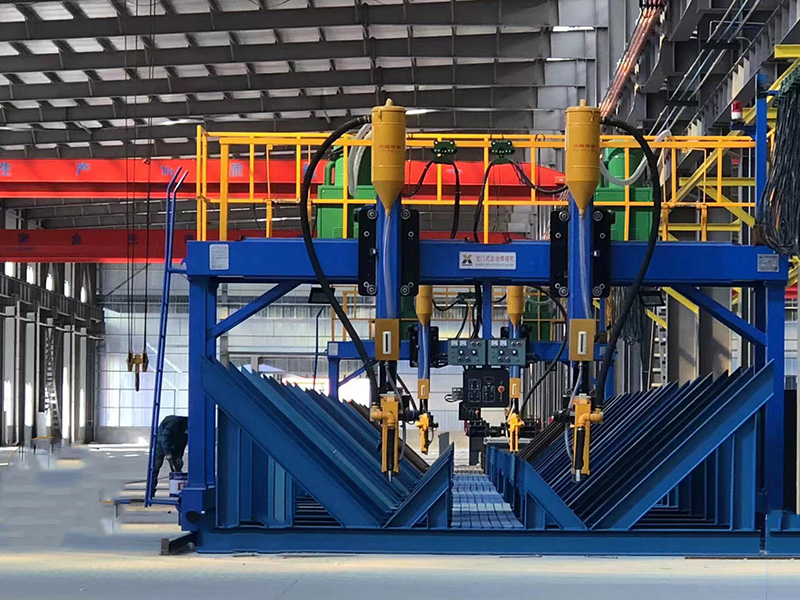

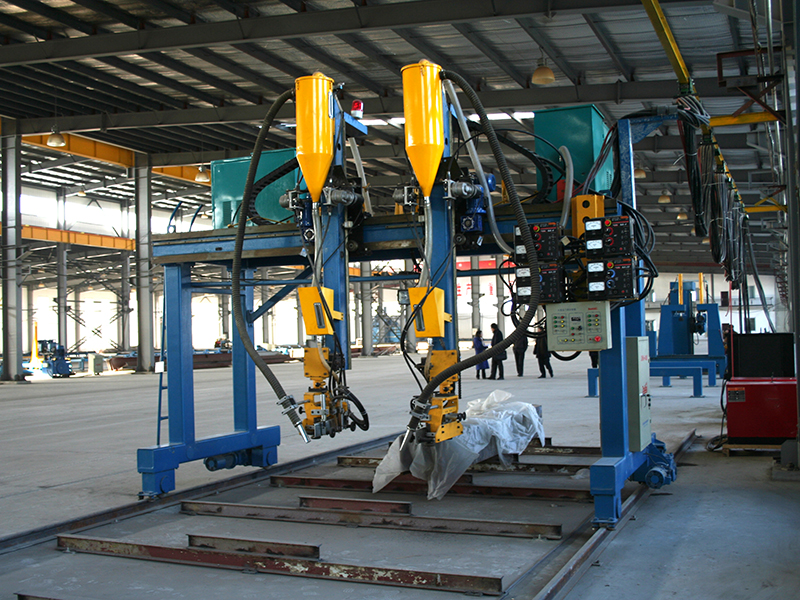

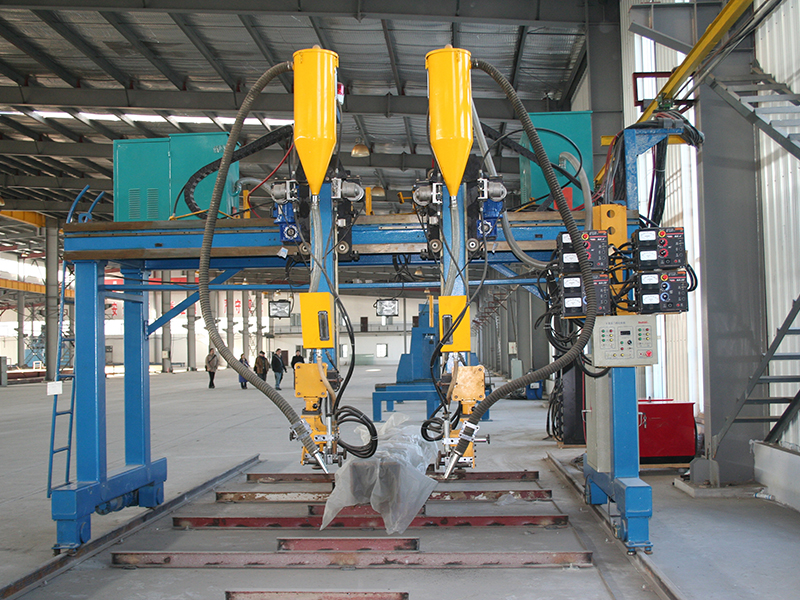

Сварочный аппарат для H-образных балок
Эта машина в основном используется для погружной дуговой сварки собранных H-балок, принцип работы следующий:

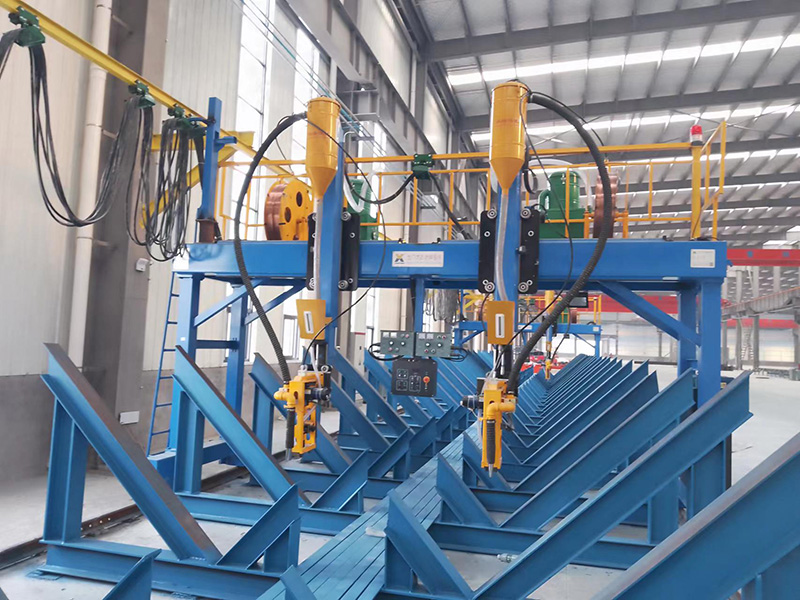

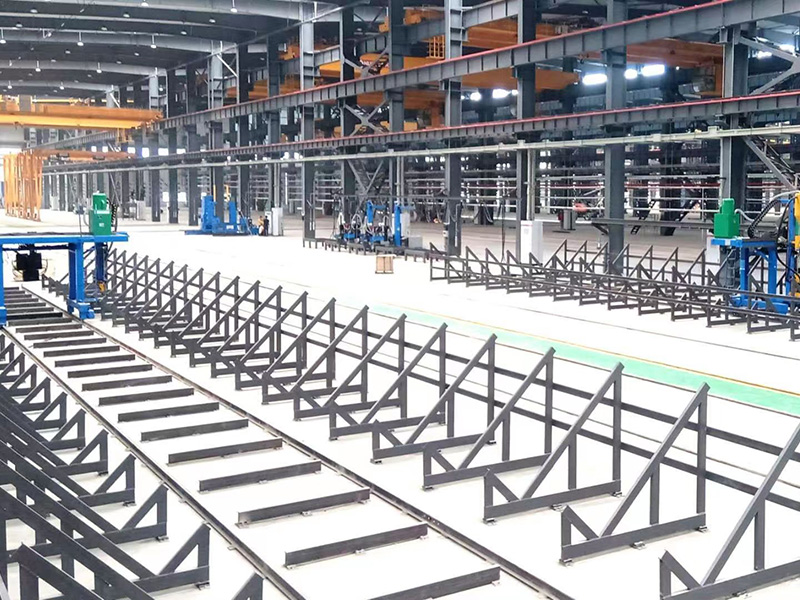

1) Одна стальная H-балка помещается на раму опоры заготовки под углом 45°, что подходит для сварки типа лодки

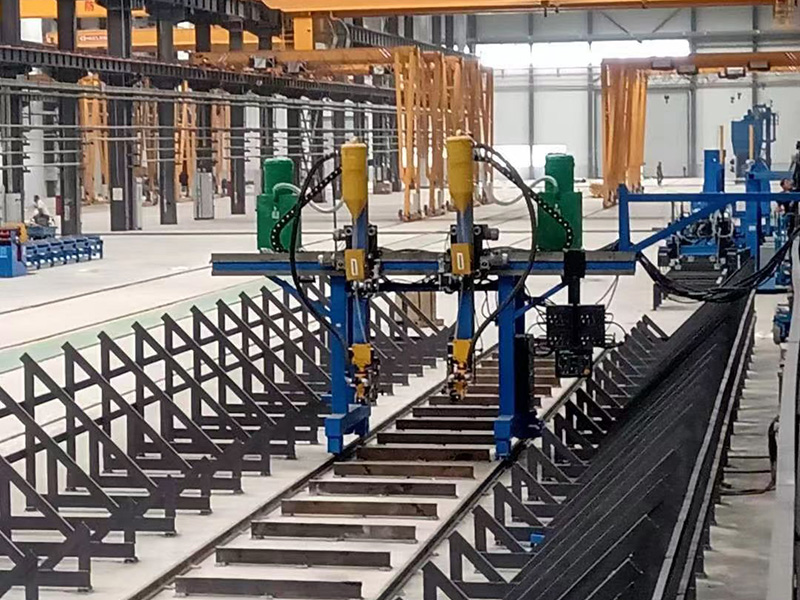

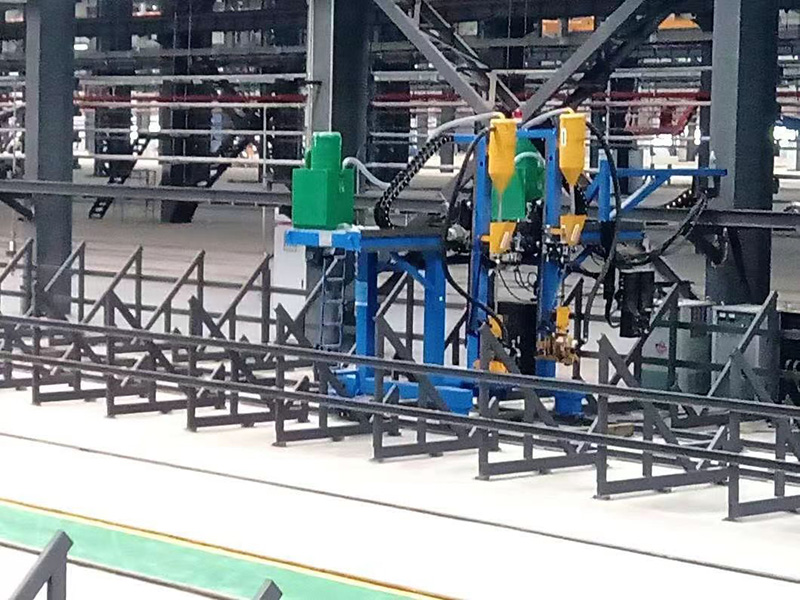

2) Сварочный станок портального типа движется по рельсам с регулируемой сварочной скоростью
3) Используйте сварку SAW для сварки двух швов
4) Автоматическое отслеживание шва рамы с направляющей дуги
5) Автоматическая система подачи и восстановления флюса

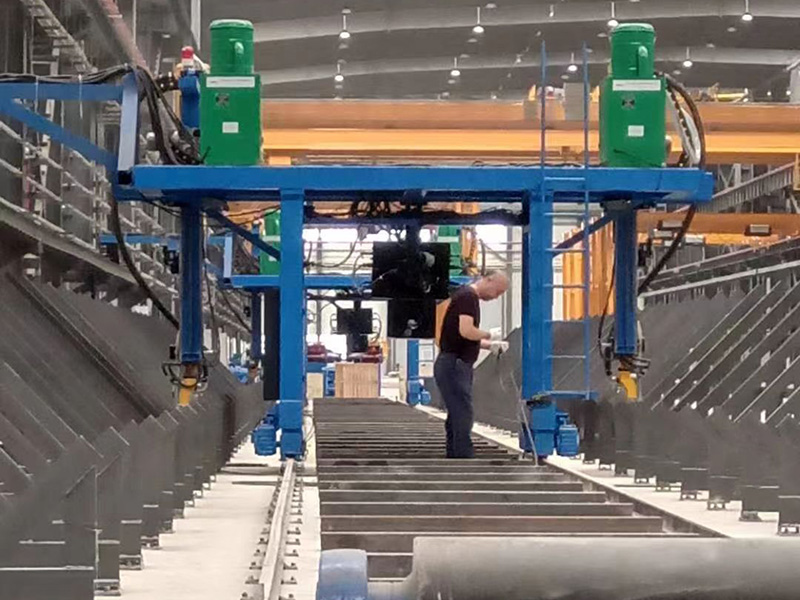

1. Каркас портального крана состоит из ходового балки, колонны и верхней платформы. Портальный кран принимает квадратную трубу и каналовую стальную конструкцию, процесс снятия напряжения, сильная и стабильная конструкция.
2. Каждая из ходовых балок приводится в движение мотор-редуктором, образуя двойную систему привода, что делает работу плавной и надежной.
3. Движение портального крана контролируется регулированием частоты скорости, скорость сварки может быть отрегулирована в соответствии с требованиями технологии сварки.
4. Эта сварочная машина портального типа может осуществлять переднюю и заднюю сварку, что заметно повышает эффективность сварки.
5. Эта сварочная машина с козловой конструкцией может быть оснащена различными типами направляющих дуг с широким диапазоном применения. Она может сваривать H-балки, коробчатые балки и поперечные балки, меняя направляющую дугу.
6. Система электронного управления состоит из одного блока электронного управления и двух панелей оператора. Блок электронного управления установлен на ходовой балке, а 2 панели оператора закреплены на передней части верхней платформы. Они расположены отдельно, что удобно для работы.
7. Марка погружной сварочной электростанции является опциональной: 2 комплекта инверторных MZ-1250 SAW от Zhouxiang; или 2 комплекта SAW DC-1000 от американской компании Lincoln.
8. Под сварочной балкой установлено устройство отслеживания шва, которое имеет функцию автоматического отслеживания, которое может поддерживать подходящее расстояние между сварочным пистолетом и сварочным швом, оно имеет функцию автоматической компенсации деформации H-балки.
|
Модель |
LHM-4000 |
LMH5000 |
|
Ширина рельсов |
4000мм |
5000мм |
|
Высота веба |
200-1500мм |
200-1800мм |
|
Ширина фланца |
200-800мм |
|
|
Длина заготовки |
4000~15000мм или по запросу пользователя |
|
|
Модель сварочной машины |
Два комплекта автоматической погружной дуговой сварочной машины MZ-1000 |
|
|
Тип сварки |
Сварка типа лодки |
|
|
Скорость сварки |
0,15-1м/мин |
|
|
Скорость возврата |
3 м/мин |
|
|
Общая мощность |
9,6 кВт |
|
|
Марка погружной дуговой сварочной электростанции опциональна:
|
||
|
Вышеуказанные модели являются нашими стандартными, но могут быть разработаны и изготовлены
|
||
