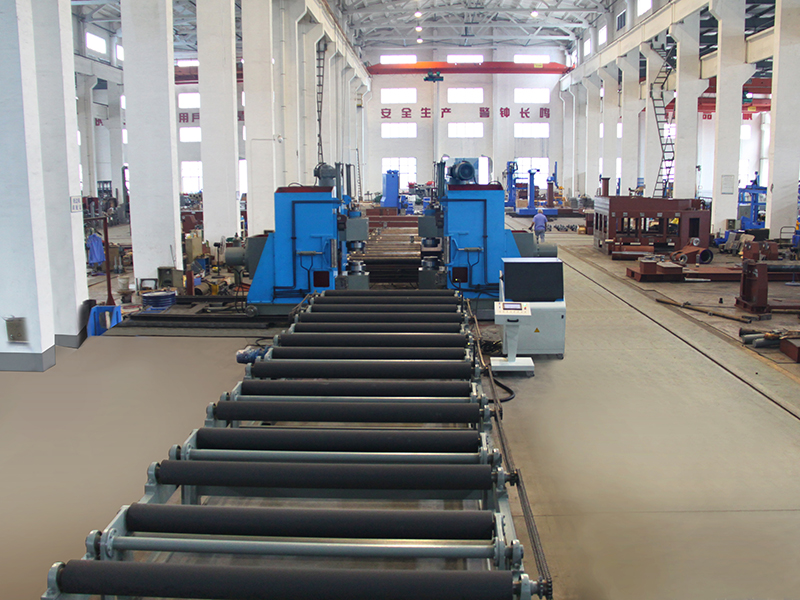

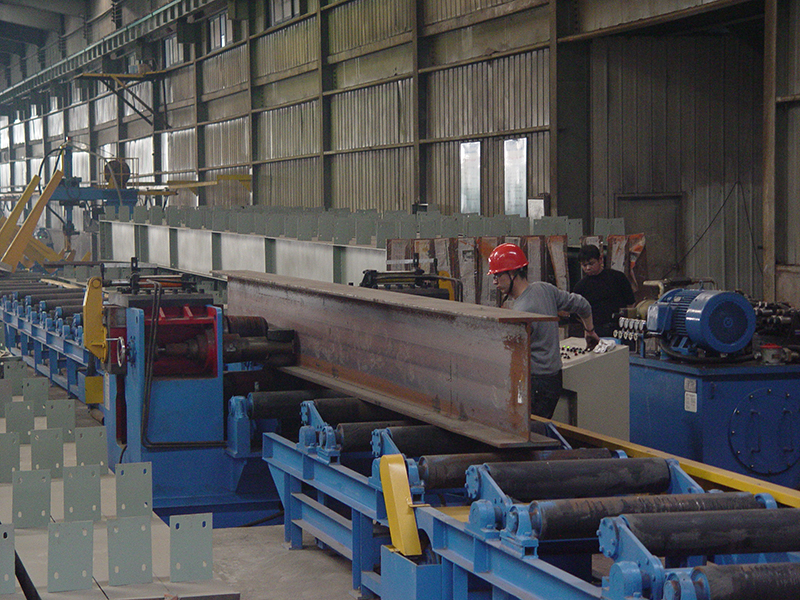

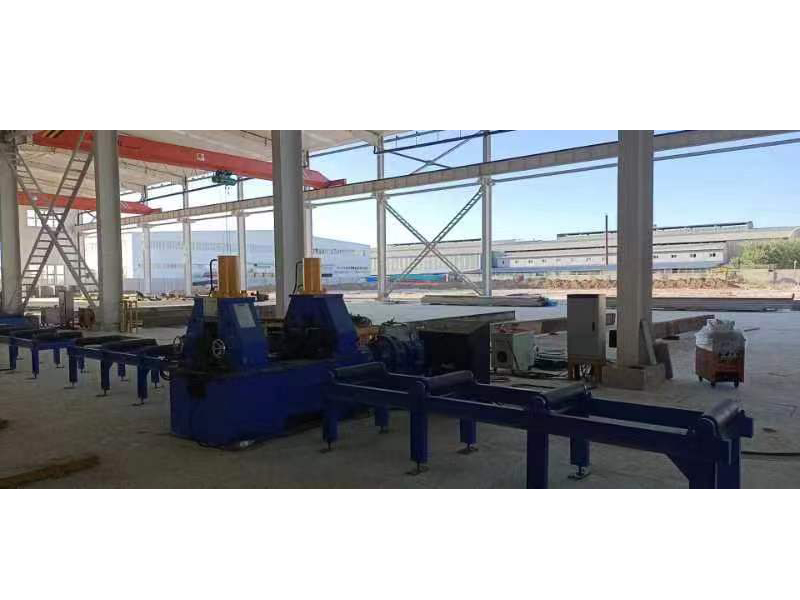

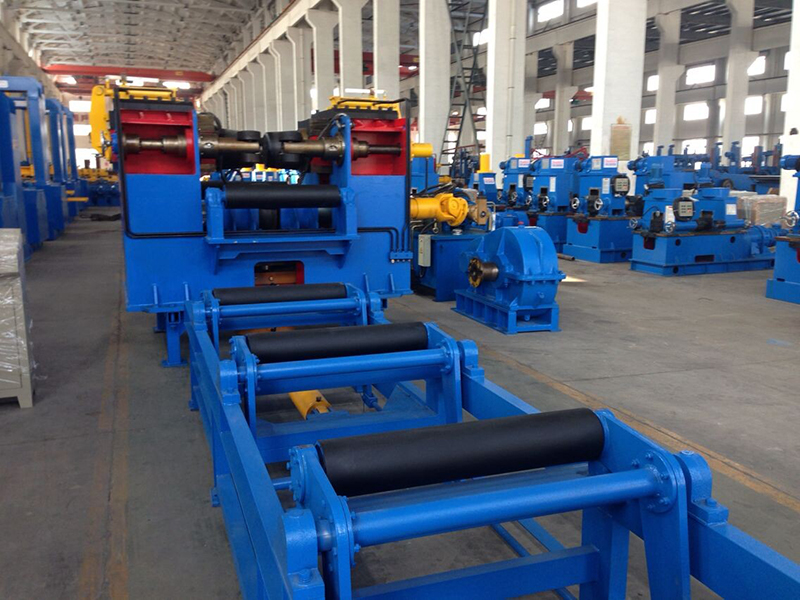

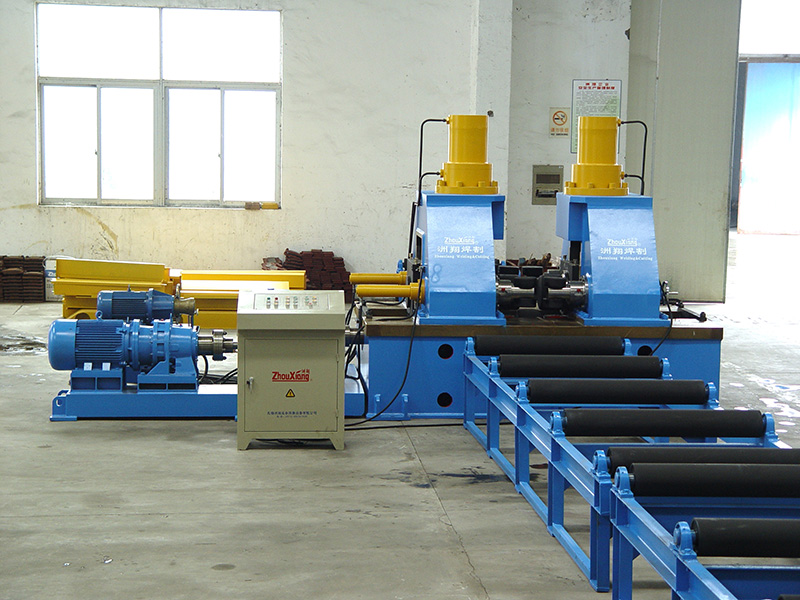

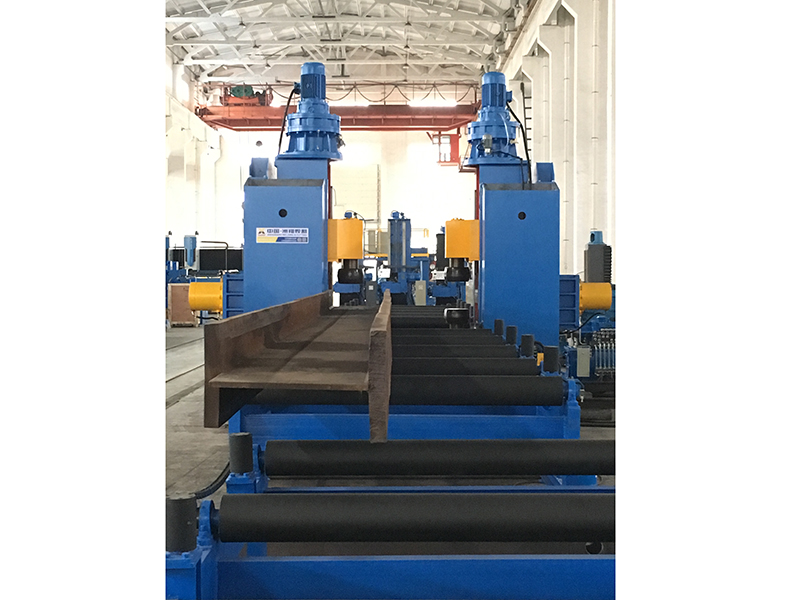

Гидравлическая машина для выпрямления H-образных балок
Гидравлическая выпрямительная машина, полное название которой - гидравлическая выпрямительная машина фланца H-балки, используется в основном для выпрямления деформированного фланца. Это оборудование в основном состоит из циклоидального редуктора, колонного редуктора, универсальной муфты, стойки, устройства для выпрямления нижнего ролика, устройства для выпрямления верхнего ролика, устройства для крепления пластины веба, транспортного ролика, гидравлической системы и системы электроуправления и т.д.
1. Основная рама имеет цельную конструкцию с снятием напряжения, она обрабатывается и формируется в один шаг на станке с ЧПУ типа пола, с преимуществами компактной конструкции, высокой прочности и достаточной жесткости.
2. Выпрямляющий ролик принимает конструкцию коробки вала, поэтому он имеет большую грузоподъемность. В коробке вала есть гидравлический цилиндр, который может регулировать расстояние между двумя верхними выпрямляющими роликами, что является стабильным и надежным.
3. Основной цилиндр принимает уплотнительное кольцо высокого качества с хорошей герметичностью, которое может обеспечить длительный срок службы. На насосной станции установлен тонкий фильтр, который может обеспечить более надежную работу электромагнитного клапана в течение длительного времени.
4. Для всех регулирующих движений есть циферблат, что обеспечивает удобство и точность.
5. Материал приводного ролика - 40Cr, принимает ковку и прессование интегрального производства, а также передовую термическую обработку, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования.
6. Материал выпрямляющего ролика - 35CrMo, с передовой термической обработкой, что может обеспечить отсутствие дефектов, таких как трещины, во время длительного использования.
7. Гидравлическая насосная станция является периферийной независимой системой, которая принимает марку Ningbo Chuangli.
Характеристики:
|
Модель |
YJZ60B |
YJZ80B |
YJZ60C |
YZJ80C |
|
Ширина фланца |
200-800мм |
200-1000мм |
200-800мм |
200-100мм |
|
Толщина фланца |
≤60мм |
≤80мм |
≤60мм |
≤80мм |
|
Минимальная высота веба |
350мм |
350мм |
350мм |
350мм |
|
Материал пластины |
Q345(16Mn) |
Q345(16Mn) |
Q235-A(16Mn) |
Q345(16Mn) |
|
Скорость выпрямления |
6,15 м/мин |
6,1 м/мин |
9,8 м/мин |
6,28 м/мин |
|
Общая мощность |
26 кВт |
22 кВт |
21 кВт |
32 кВт |
|
Вышеуказанная модель является нашей стандартной, она может быть разработана и изготовлена в соответствии с требованиями клиента. |
||||
